為大家分享臺灣LINK-FLEX橡膠防震接頭管線布置圖

來源：http://www.gaigtrv.com.cn/2397.html　發布于：2020-12-18 04:01　　　瀏覽：6,169

上海淞江減震器集團有限公司官方網站為大家分享一下臺灣LINK-FLEX橡膠防震接頭管線布置圖，該文章轉載于LINK-FLEX網站，分享給更多網友學習。

典型管線布置圖

TYPICAL PIPE LINE LAYOUT

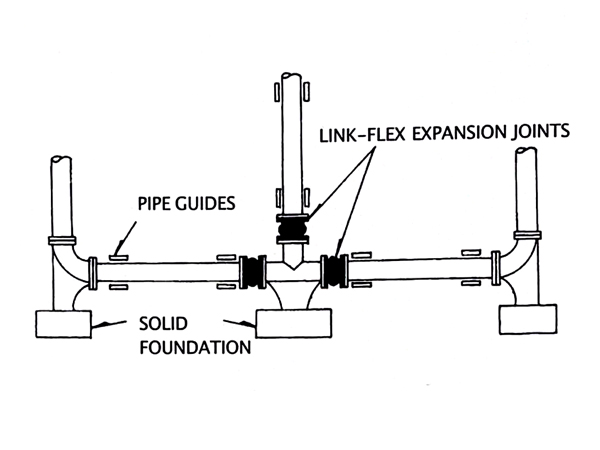

圖1：

使用LINK-FLEX的典型管道布局

設備和管道正確錨固時的伸縮縫。

Figure 1：

Typical Piping Layout Utilizing LINK-FLEX

Expansion Joints When Equipment And Piping are properly anchored.

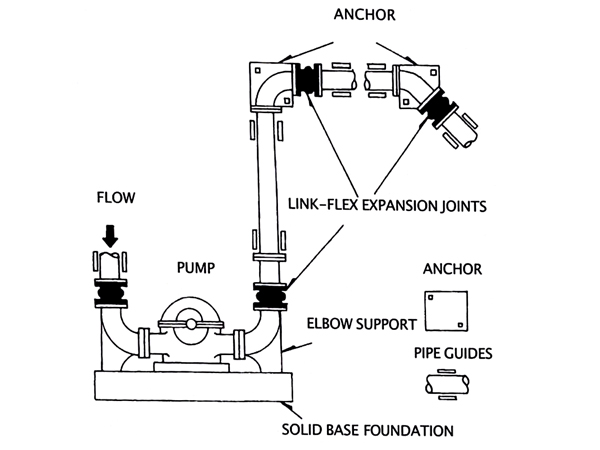

圖2：

使用Link flex的典型管道布局

伸縮縫和在分支位置正確使用錨固件。

Figure 2：

Typical piping layout utilizing Link-flex

expansion joints and the proper use of anchors in branch locations.

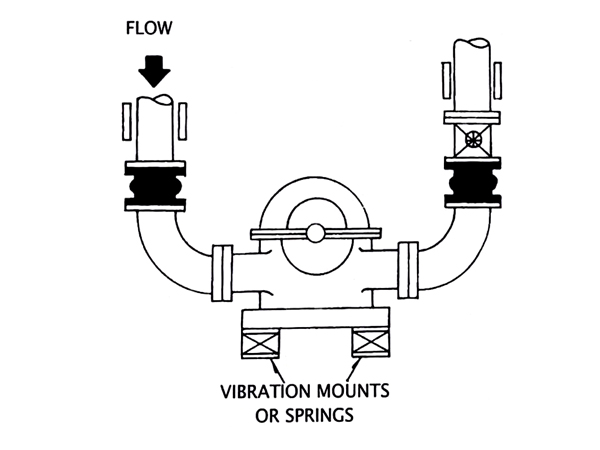

圖3：

典型的泵安裝，帶有連桿伸縮接頭，采用振動支座。

Figure 3：

Typical pump lnstallation with Link-flex expansion joints utilizing vibration mounts.

圖4：

典型的管道布置圖，顯示了當適當?shù)南到y(tǒng)錨環受到限制時，控制單元和連桿伸縮接頭的使用。

Figure 4：

Typical piping layout showing the use of control units with the Link-Flex Ex-pansion joints when proper sustem ancho-ring is limited.

以上文章轉載于LINK-FLEX網站，分享給網友，如有侵權請聯系021-33666665刪除。
